Analyse mit ExTra CAD

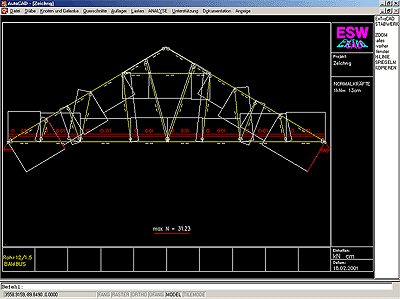

Der meistbelastete Stab ist einer Kraft von 31,23 kN ausgesetzt. Er befindet sich jeweils links bzw. rechts unten an den beiden Schenkeln (siehe rote Linie).
Dies resultiert aus der Aufaddierung der Kräfte zum Auflager hin.
Zur Bemessung wird diese (maximale) Längskraft benutzt.

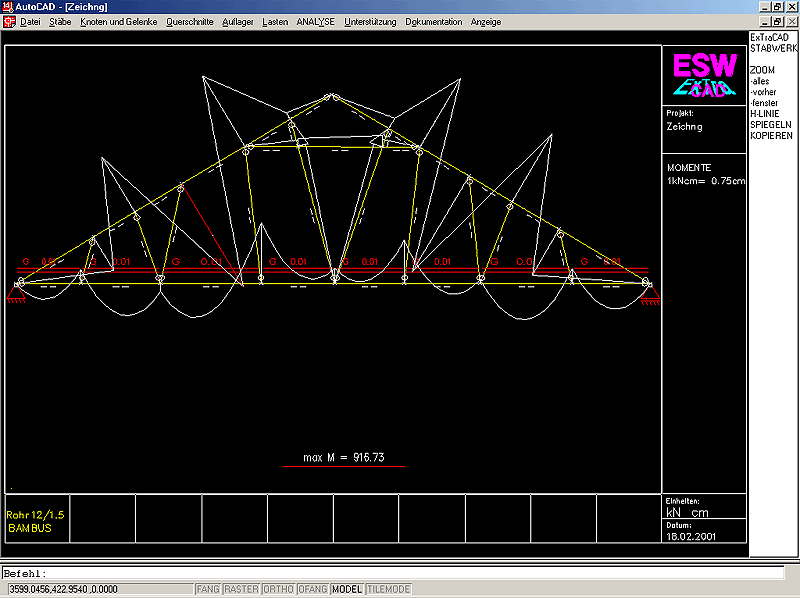

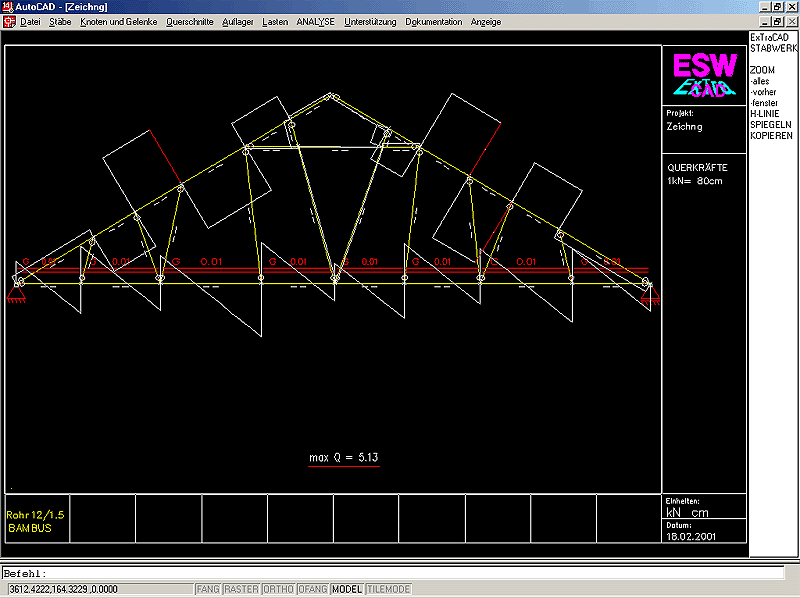

Aufgrund der Tatsache, daß es sich hierbei um einen unechten Fachwerkträger handelt, entstehen extreme Querkräfte (max Q= 5,13 kN) aus denen wiederrum große Momente (9,17 kNm) resultieren, besonders beim Lastfall Teillast (10,66 kNm).

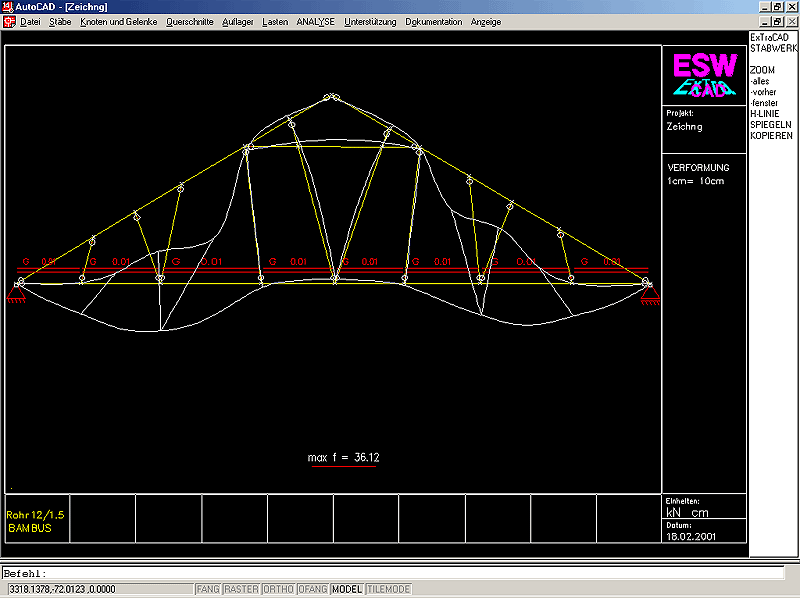

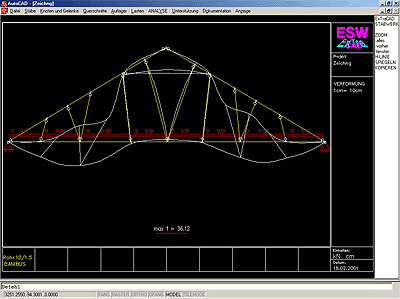

Die teilweise fehlenden Aussteifungen haben die extremen Verformungen in den beiden äußeren Dritteln des Tragwerks zur Folge (max f= 36,12 cm).
Der Mittelteil wird durch das Dreieck oberhalb und zwei diagonale Stäbe ausgesteift.

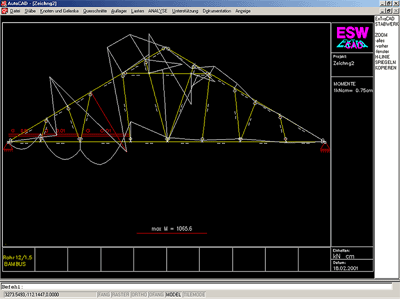

Bei dieser Belastung entsteht das absolut maximale Moment: Ein Stütz- bzw. Biegemoment in der Mitte des linken Schenkels (siehe rote Linie). Es beträgt 10,66 kNm und wird zur Bemessung gebraucht.
Das Moment ist an dieser Stelle besonders hoch, da das angrenzende Feld nicht ausgesteift ist.
In der Zusammenfassung habe ich das Tragwerk dahingehend modifiziert.

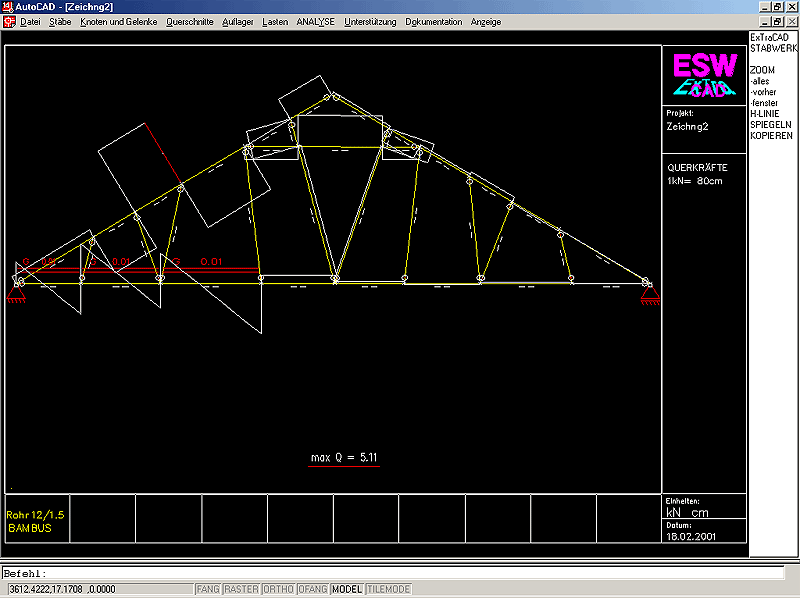

Hier sind die zugehörigen Quer- und Längskräfte abgebildet.

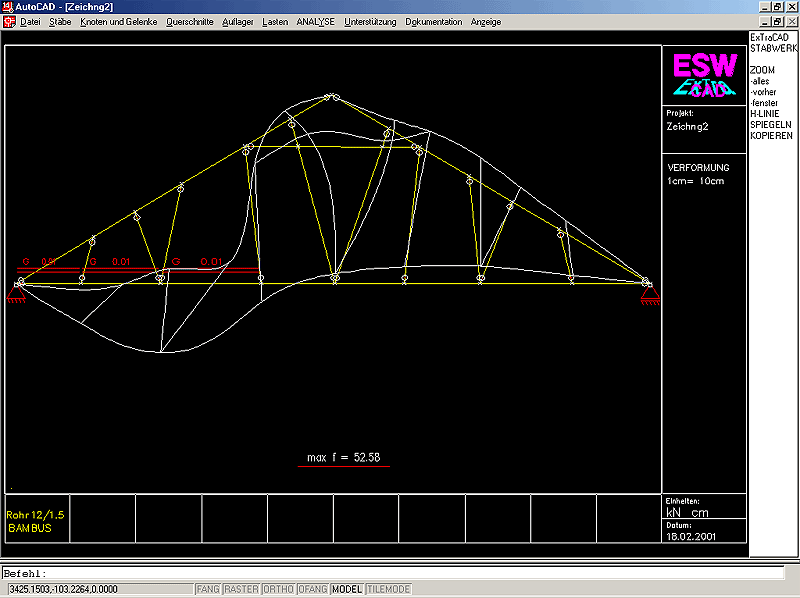

Nun fallen die Verformungen (im linken Drittel) noch extremer aus: max f= 52,58 cm!
