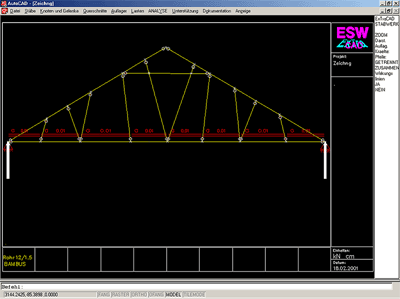

Auflagerreaktion - Click to enlarge!
Bei der zu untersuchenden Fußgängerbrücke handelt es sich um einen
unechten Fachwerkträger. Er ist ca. 30 Meter lang und 10 Meter hoch.
Bei meinen Untersuchungen bin ich von einer Belastung von 1,0 kN/m auf den Untergurt
(halber Gehweg) ausgegangen (eine Person mit Gepäck =100 kg).

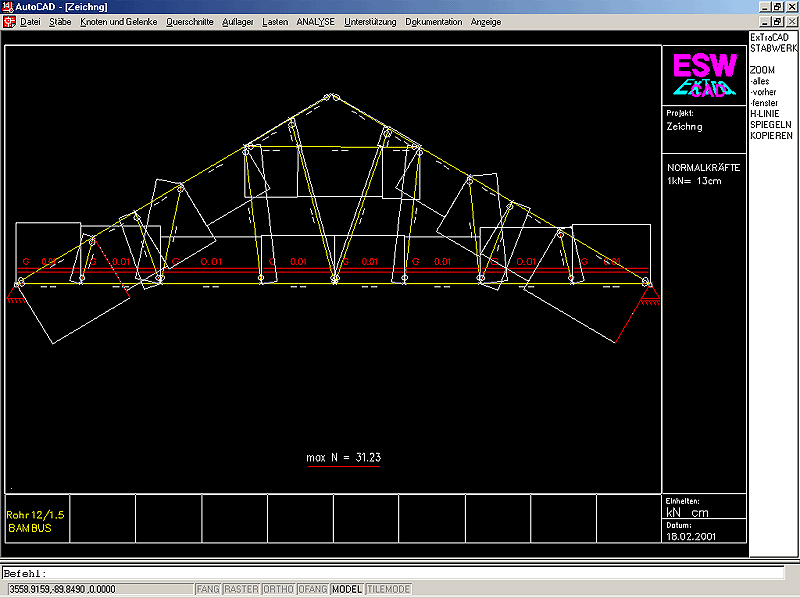

Zur Analyse wurden die Lastfälle Vollast
(max. Längskraft)

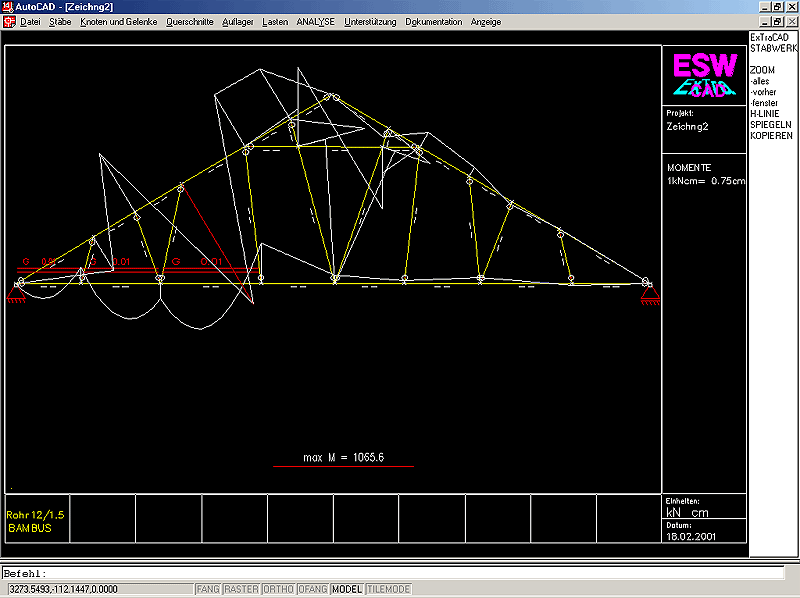

und Teillast (max. Moment) herangezogen.

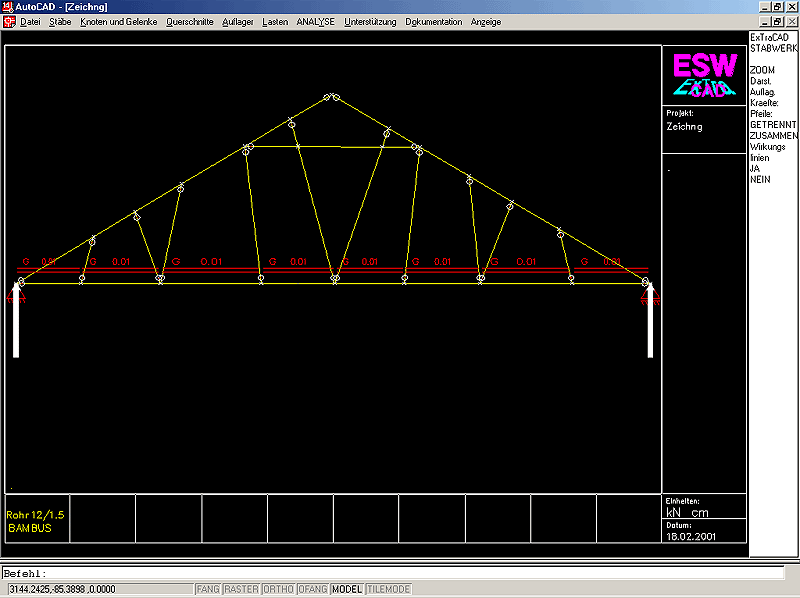

Die Lastabtragung erfolgt hauptsächlich über die 'senkrechten' Stäbe in die Schenkel
und von deren Enden in die Auflager. Die maximale Auflagerreaktion beträgt ca. 18,0 kN.
Das Tragwerk ist 17-fach statisch überbestimmt.
