Modell ohne Dach
Modell mit Dach
|
|

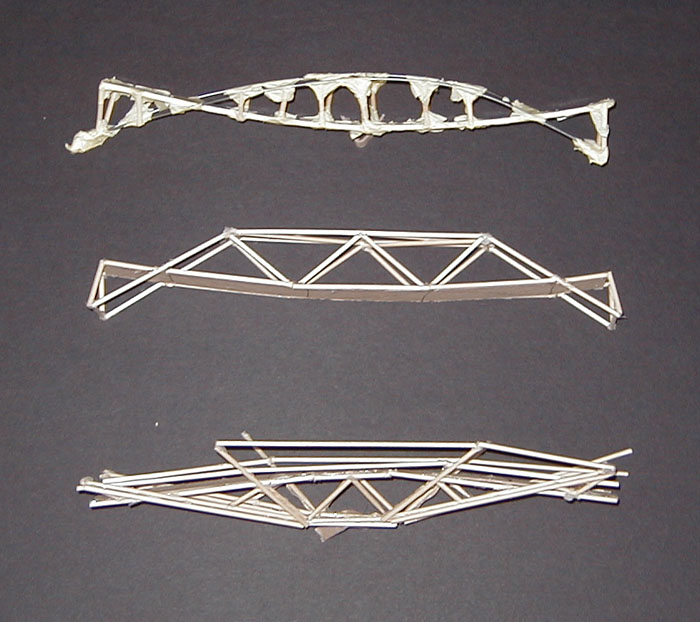

Ausgangspunkt für den Entwurf ist das Ziel, den Qualitäten von Bambus als High-Tech-Baustoff Rechnung zu tragen. Das Haupttragwerk beruht auf zwei gegenläufigen Bögen, die dem Momentenverlauf folgen und die Zug- und Druckkräfte aufnehmen sollen. Durch Schrägstellung und Verbindung der beiden hängenden Bögen entsteht ein räumliches Tragwerk in der Feldmitte der Brücke, welches den Horizontalkräften entgfegenwirkt. |
|

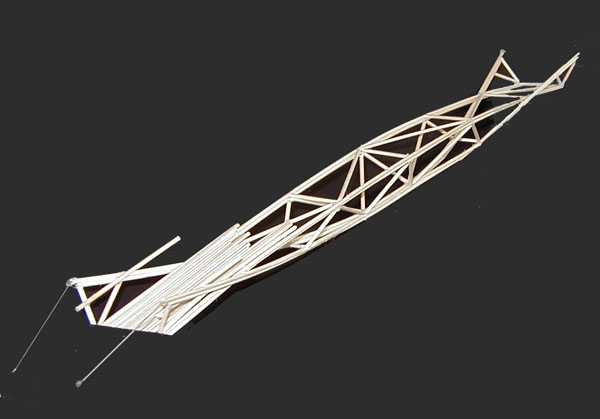

Modell ohne Dach
|
Die ( oberen ) Druckbögen schließen einerseits die Verkehrsflächen ein und bilden gleichzeitig eine steife Seite des räumlichen Tragwerks. Über Pylone und Zugseile werden die Zugkräfte der ( unteren ) hängenden Bögen in die Fundamente geleitet. |
|
Modell mit Dach
|
In einem weiteren Schritt habe ich ein Dach integriert, welches die From des Tragwerks aufnehmen soll und als eigenes System auf die Hauptkonstruktion gesetzt wird. |
