Detailübersicht |
Detailübersicht |
Das Tragwerk bedingt Knoten, in denen eine große Anzahl an Bambusstäben zusammentreffen. Teilweise wird dieses Problem durch die Verdopplung von Ober- und Untergurt kompensiert: Die Knoten können hier sozusagen erstmal zweigeteilt werden. Erst im nächsten Schritt werden dann die beiden Knoten verbunden. Die Verbindungen basieren größtenteils auf Stahlverankerungen, die in den Internodien in Beton gebettet werden. An schrägen Anschlüssen habe ich gebogene Stahlanker eingesetzt, die sich teilweise ineinander verhaken, um einen stabileren Knoten zu erhalten. |

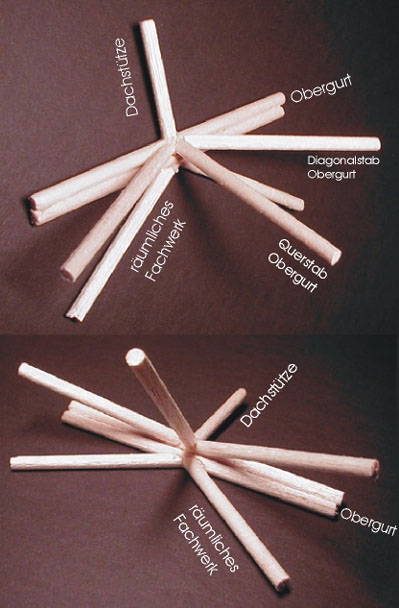

 Detail 1 |
 |
 Detail 2 |
 |

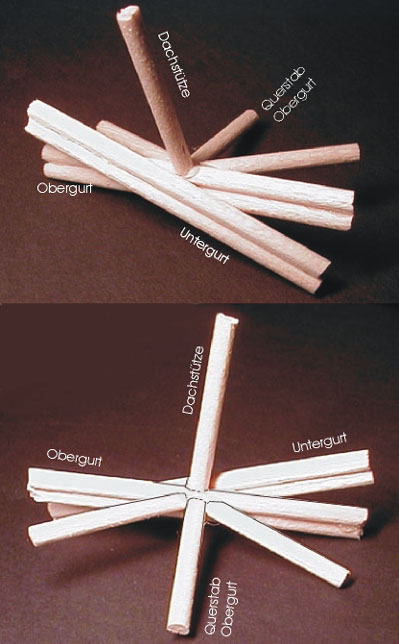

 Detail 3 |
 |

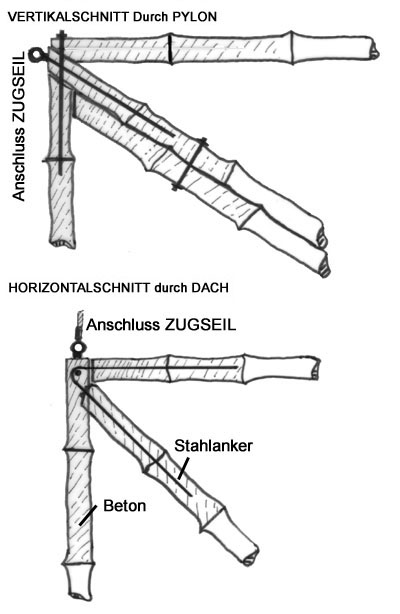

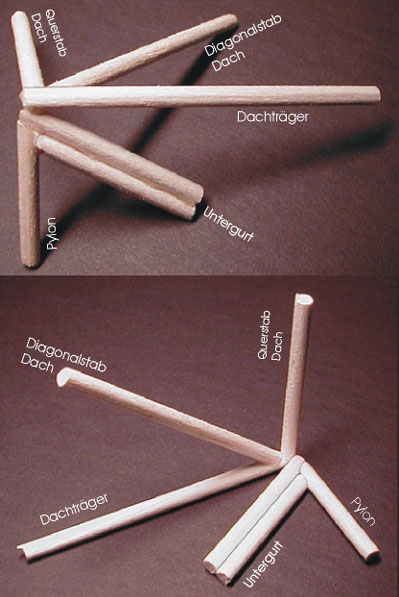

 Detail 4 |
 |
