Haupt-Tragwerk und Dachelemente

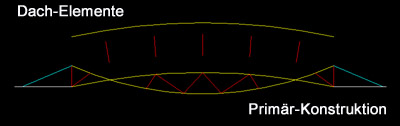

Die Dachkonstruktion macht sich die Höhe des Zuggurtes am Pylon zunutze. Von den Endpunkten der Pylone spannt sich jeweils ein Bambus-Bogen. Er nimmt die Bogenform des Druckgurtes auf und nutzt somit einerseits die Qualitäten eines Bogens, hält andererseits aber auch eine lichte Höhe von etwa 2,20 m durchgehend ein.

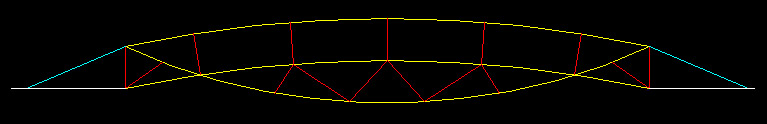

Gesamtsystem

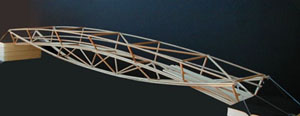

im Modell
Entsprechend der Knotenpunkte im Druckgurt teilen weitere Fachwerkstäbe die Länge des Dachträgers in Felder von 4 m bzw. 5 m. In der Analyse wird die Auswirkung dieser Maßnahme auf die Gesamtkonstruktion näher erläutert werden.

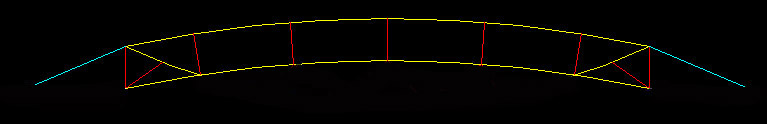

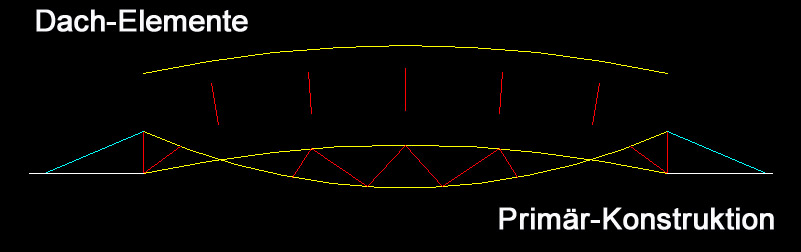

System Dachtragwerk

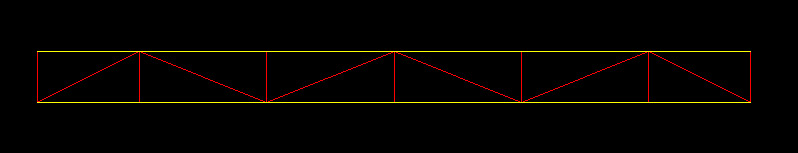

Die Aussteifung in Längsrichtung gewährleisten einerseits die Abspannungen, andererseits aber auch die Auskreuzungen in den Endfeldern durch die hochgezogenen Zugbögen des Haupttragwerks.

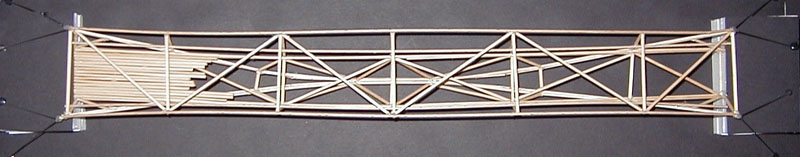

Aufsicht Dachkonstruktion

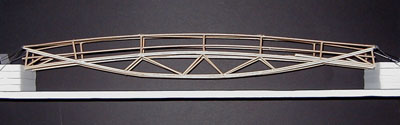

im Modell
Zur Querausteifung des Daches dienen Druckstäbe und Diagonalstäbe.

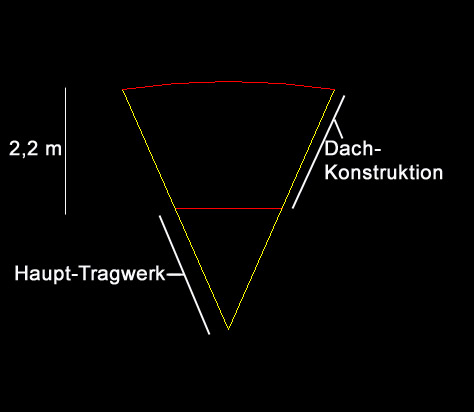

schematischer Querschnitt
Das Dachtragwerk übernimmt die Neigung der primären Tragkonstruktion. Dadurch ist - allerdings wegen der geringen Neigung nur bedingt - der Witterungsschutz erhöht.
Modell
